Условие задачи:

Потенциометр с сопротивлением R=100 Ом подключен к источнику тока, ЭДС ξ которого равна 150 В и внутреннее сопротивление r=50 Ом (рис. 19.1). Определить показание вольтметра с сопротивлением Rв=500 Ом, соединенного проводником с одной из клемм потенциометра и подвижным контактом с серединой обмотки потенциометра. Какова разность потенциалов между теми же точками потенциометра при отключенном вольтметре?

<< §19 пример 1 || §19 пример 3 >>

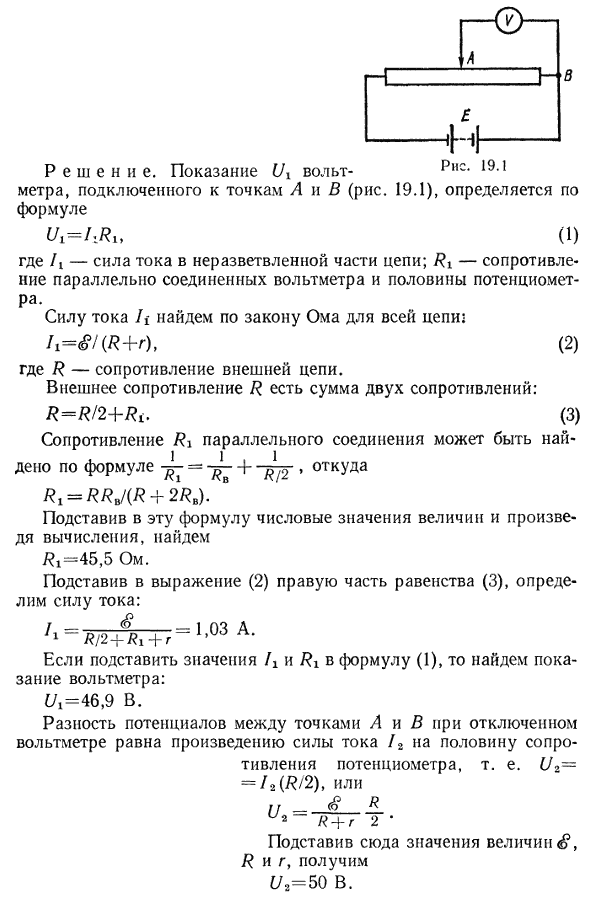

Решение задачи:
