Решение задачи 8.6 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Пространственная система сил → Равновесие произвольной системы сил)

Условие задачи

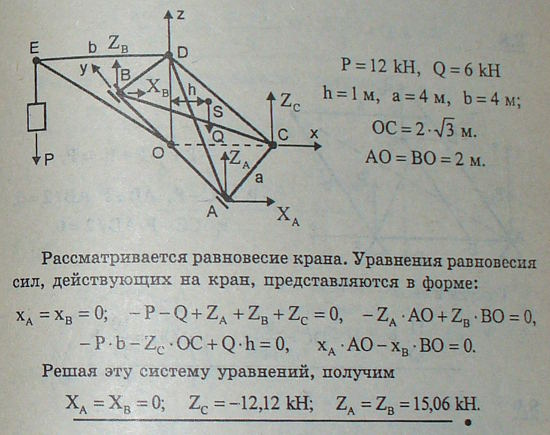

Временный подъемный кран состоит из пирамиды с горизонтальным основанием в виде равностороннего треугольника ABC и с вертикальной гранью в виде равнобедренного треугольника ADB; в точках O и D шарнирно закреплена вертикальная ось крана, вокруг которой может вращаться стрела OE, несущая груз P. Основание ABC прикреплено к фундаменту подшипниками A и B и вертикальным болтом C. Определить реакции опор при расположении стрелы в плоскости симметрии крана, если вес груза P=12 кН, вес крана Q=6 кН, причем расстояние его центра тяжести S от оси OD равно h=1 м, a=4 м, b=4 м.
