Решение задачи 8.40 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Пространственная система сил → Равновесие произвольной системы сил)

Условие задачи

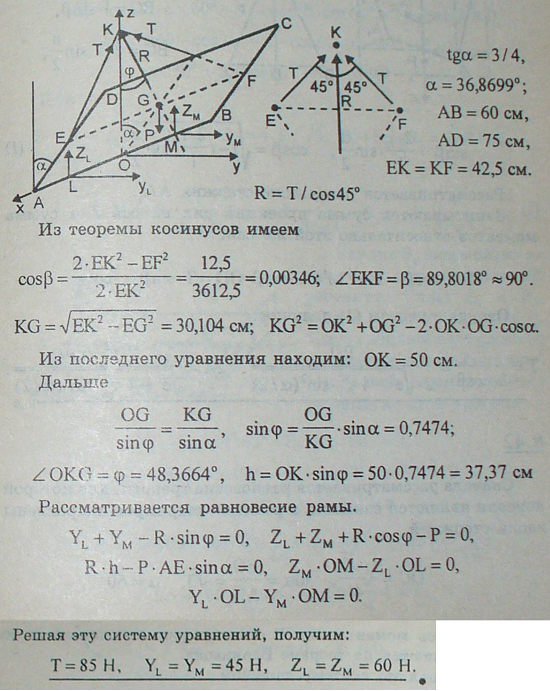

Картина в раме, имеющей форму прямоугольника ABCD, подвешена на вертикальной стене при помощи шнура EKF, надетого на крюк K так, что край AB горизонтален; точки E, F — середины сторон AD и BC. Картина наклонена к стене под углом α=arctg(3/4) и опирается на два гвоздя L и M, вбитых в стену, причем AL=MB. Размеры картины: AB=60 см, AD=75 см; вес картины 200 Н и приложен в центре прямоугольника ABCD; длина шнура 85 см. Определить натяжение T шнура и давления на гвозди L и M.
