Решение задачи 8.33 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Пространственная система сил → Равновесие произвольной системы сил)

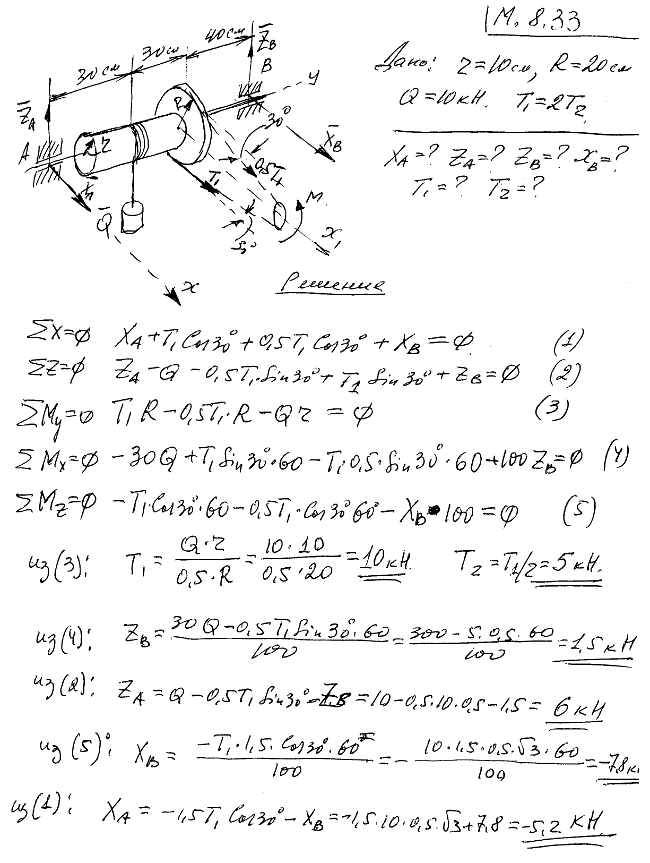

Условие задачи

Груз Q равномерно поднимается мотором M посредством бесконечной цепи. Определить реакции опор A и B и натяжения в цепи, если ветви цепи наклонены к горизонту под углами 30° (ось O₁x₁ параллельна оси Ax). Известно, что r=10 см, R=20 см, Q=10 кН, натяжение ведущей части цепи вдвое больше натяжения ведомой части, т.е. T₁=2T₂.
