Решение задачи 8.31 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Пространственная система сил → Равновесие произвольной системы сил)

Условие задачи

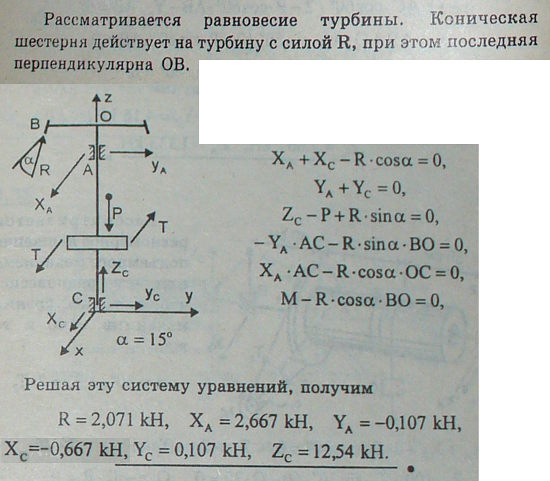

Пара сил, вращающая водяную турбину T и имеющая момент 1,2 кН*м, уравновешивается давлением на зубец B конического зубчатого колеса OB и реакциями опор. Давление на зубец перпендикулярно к радиусу OB=0,6 м и составляет с горизонтом угол α=15°=arctg 0,268. Определить реакции подпятника C и подшипника A, если вес турбины с валом и колесом равен 12 кН и направлен вдоль оси OC, а расстояния AC=3 м, AO=1 м.
