Решение задачи 8.3 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Пространственная система сил → Равновесие произвольной системы сил)

Условие задачи

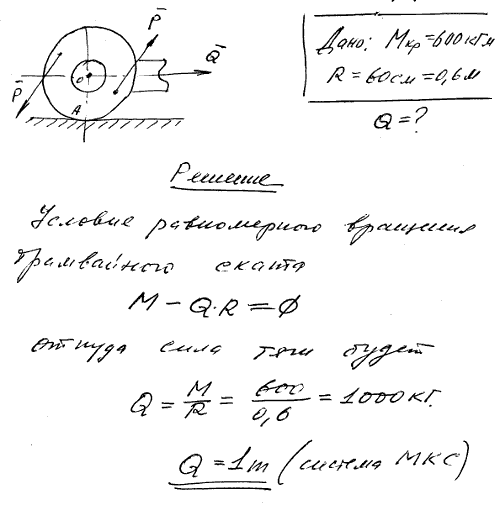

Электродвигатель, помещенный на оси O колесного ската трамвайного вагона, стремится повернуть ось против часовой стрелки, причем величина момента вращающей пары сил (P,P) равна 6 кН*м, а радиус колес 60 см.

Определить силу тяги Q колесного ската, предполагая, что он стоит на горизонтальных рельсах. Трением качения пренебречь.

Сначала находим сумму сил трения между колесами и рельсами, взяв моменты сил относительно оси O. Затем проектируем все силы, приложенные к колесному скату, на горизонтальное направление.
