Решение задачи 8.23 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Пространственная система сил → Равновесие произвольной системы сил)

Условие задачи

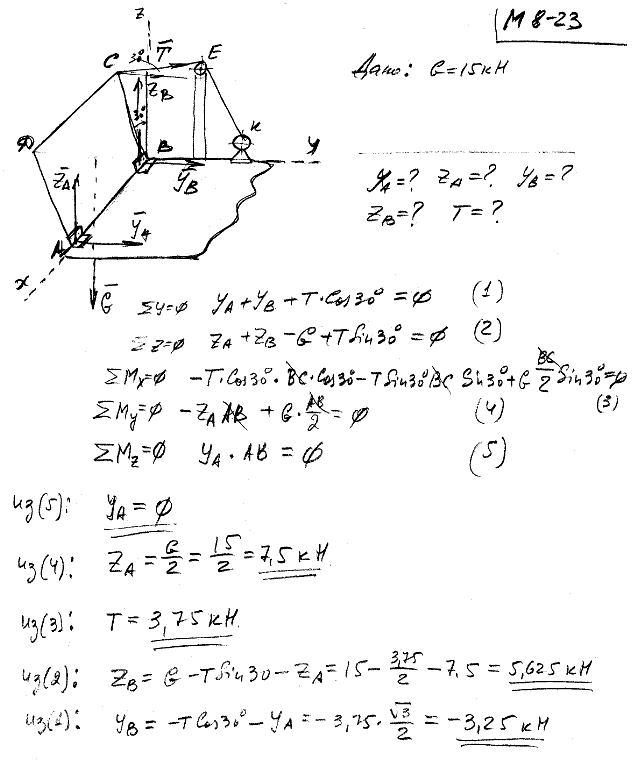

Разводная часть ABCD моста веса 15 кН поднята цепью CE, перекинутой через блок E на лебедку K. Точка E находится в вертикальной плоскости CBy. Определить для изображенного на рисунке положения натяжение цепи CE и реакции в точках A и B. Центр тяжести разводной части совпадает с центром прямоугольника ABCD.
