Решение задачи 8.16 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Пространственная система сил → Равновесие произвольной системы сил)

Условие задачи

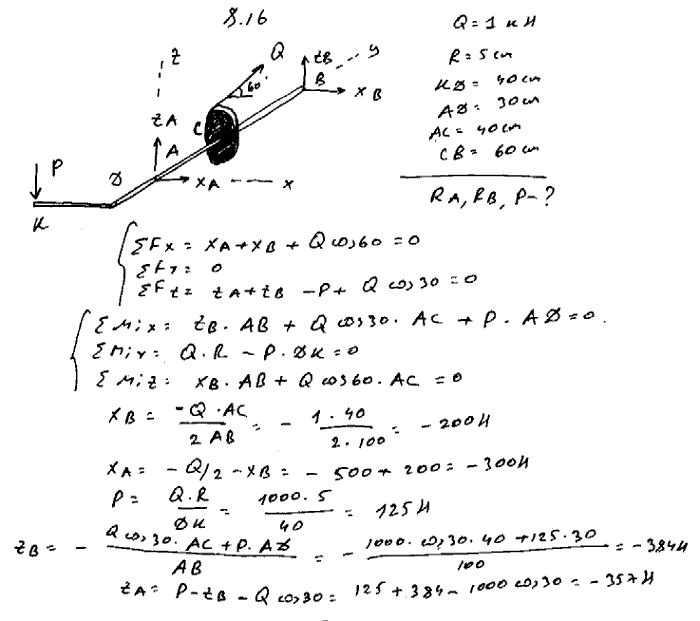

С помощью ворота, схематически изображенного на рисунке, удерживается груз Q=1 кН. Радиус барабана R=5 см. Длина рукоятки KD=40 см; AD=30 см; AC=40 см; CB=60 см. Веревка сходит с барабана по касательной, наклоненной к горизонту под углом 60°. Определить давление P на рукоятку и реакции опор A и B при том положении ворота, когда рукоятка KD горизонтальна.
