Решение задачи 8.13 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Пространственная система сил → Равновесие произвольной системы сил)

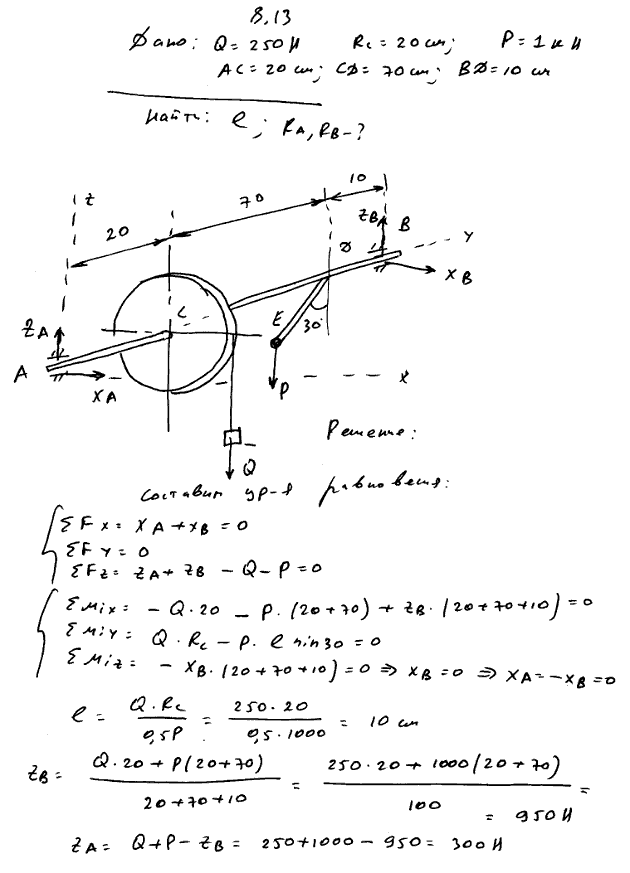

Условие задачи

На горизонтальный вал, лежащий в подшипниках A и B, действуют: с одной стороны вес тела Q=250 Н, привязанного к шкиву C радиуса 20 см посредством троса, а с другой стороны вес тела P=1 кН, надетого на стержень DE, неизменно скрепленный с валом AB под прямым углом. Даны расстояния: AC=20 см, CD=70 см, BD=10 см. В положении равновесия стержень DE отклонен от вертикали на угол 30°. Определить расстояние l центра тяжести тела P от оси вала AB и реакции подшипников A и B.
