Решение задачи 6.7 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Пространственная система сил → Силы, линии действия которых пересекаются в одной точке)

Условие задачи

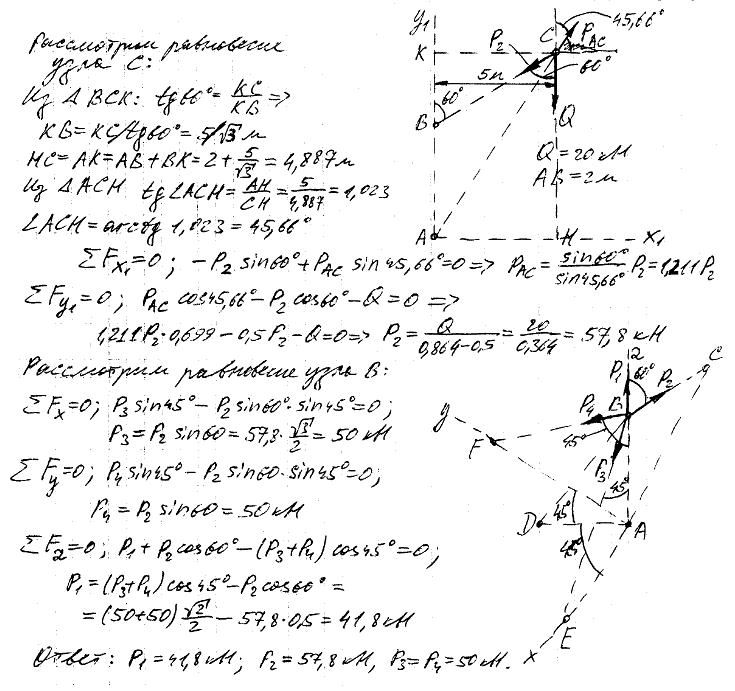

Переносный кран, поднимающий груз Q веса 20 кН, устроен так, как указано на рисунке; AB=AE=AF=2 м; угол EAF=90°, плоскость крана ABC делит прямой двугранный угол EABF пополам. Определить силу P₁, сжимающую вертикальную стойку AB, а также силы P₂, P₃ и P₄, растягивающие струну BC и тросы BE и BF, пренебрегая весом частей крана.
