Решение задачи 4.74 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Произвольная плоская система сил)

Условие задачи

В узлах стропильной фермы с равными панелями вследствие давления ветра возникают силы, перпендикулярные кровле: P1=P4=312,5 Н и P2=P3=625 Н. Определить вызываемые ветром реакции опор и усилия в стержнях фермы, размеры которой указаны на рисунке.

<< задача 4.73 || задача 5.1 >>

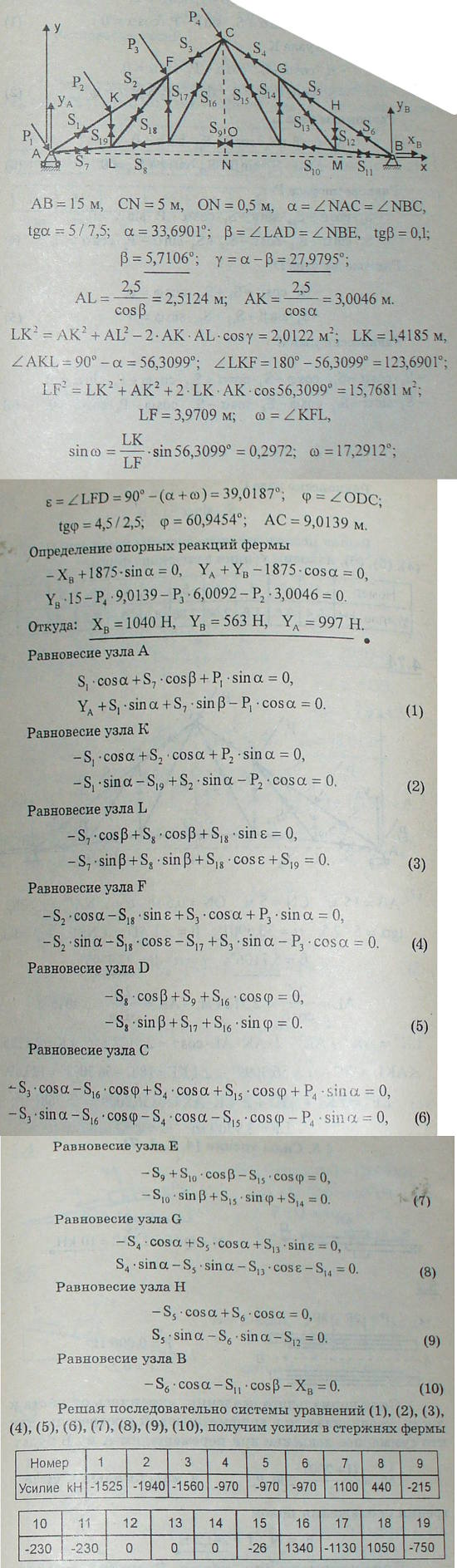

Решение задачи

Мещерский 4.74 - Произвольная плоская система сил
