Условие задачи

Натяжение приводного ремня, осуществляемое при помощи ломаного рычага AO2O1 и натяжного ролика O1, равно по ту и другую сторону ролика P Н. Найти величину груза Q при равновесии системы, если дано: ∠AO2O1=90°, D=55 см, d=15 см, l1=35 см, l2=15 см, l3=45 см, P=18 Н.

<< задача 4.50 || задача 4.52 >>

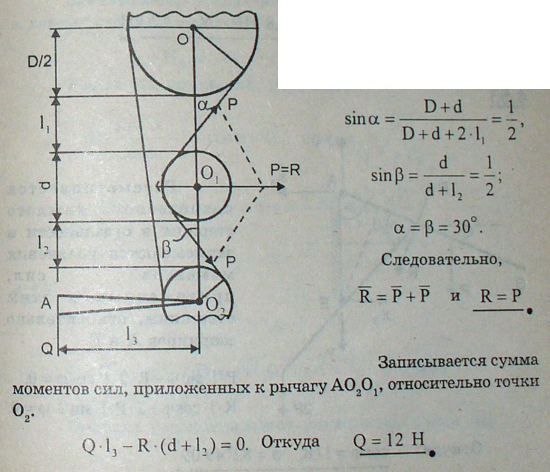

Решение задачи

Мещерский 4.51 - Произвольная плоская система сил
