Решение задачи 4.15 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Произвольная плоская система сил)

Условие задачи

Однородная балка AB веса P=100 Н прикреплена к стене шарниром A и удерживается под углом 45° к вертикали при помощи троса, перекинутого через блок и несущего груз G. Ветвь BC троса образует с вертикалью угол 30°. В точке D к балке подвешен груз Q веса 200 Н. Определить вес груза G и реакцию шарнира A, пренебрегая трением на блоке, если BD=1/4 AB.

<< задача 4.14 || задача 4.16 >>

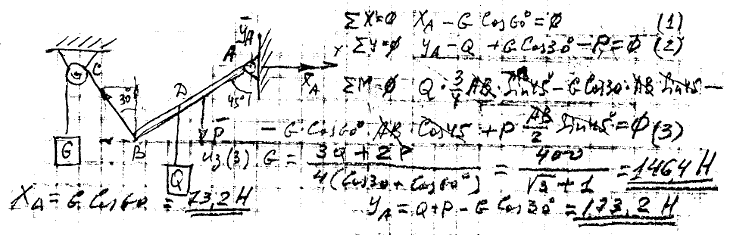

Решение задачи

Мещерский 4.15 - Произвольная плоская система сил
