Условие задачи

К ползуну A механизма эллипсографа приложена сила P, направленная вдоль направляющей ползуна к оси вращения O кривошипа OC. Какой вращающий момент надо приложить к кривошипу OC для того, чтобы механизм был в равновесии в положении, когда кривошип OC образует с направляющей ползуна угол φ? Механизм расположен в горизонтальной плоскости, причем OC=AC=CB=l.

<< задача 46.7 || задача 46.9 >>

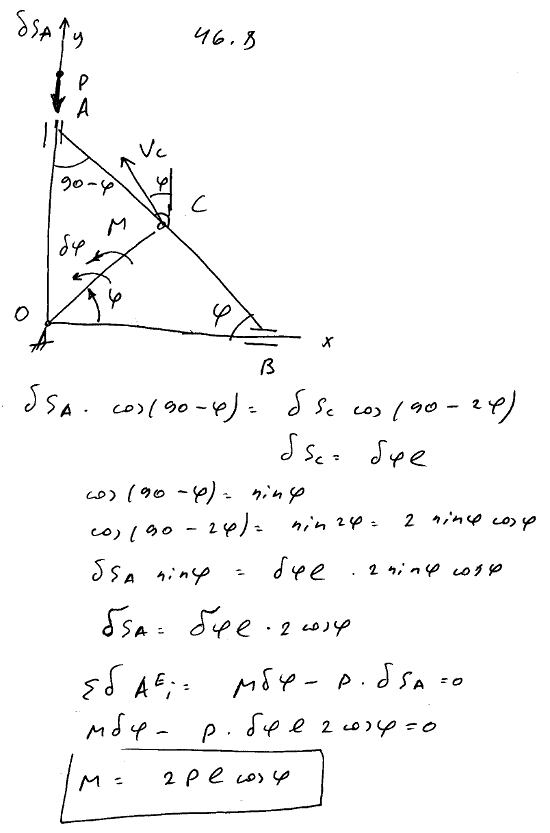

Решение задачи

Мещерский 46.8 - Принцип возможных перемещений
