Решение задачи 46.14 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Аналитическая механика → Принцип возможных перемещений)

Условие задачи

В механизме домкрата при вращении рукоятки A длины R начинают вращаться зубчатые колеса 1, 2, 3, 4 и 5, которые приводят в движение зубчатую рейку B домкрата. Какую силу надо приложить перпендикулярно рукоятке в конце ее для того, чтобы чашка C при равновесии домкрата развила давление равное 4,8 кН? Радиусы зубчатых колес соответственно равны: r1=3 см, r2=12 см, r3=4 см, r4=16 см, r5=3 см, длина рукоятки R=18 см.

<< задача 46.13 || задача 46.15 >>

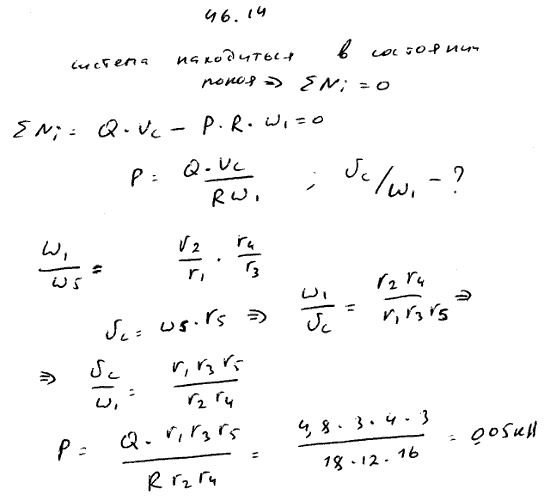

Решение задачи

Мещерский 46.14 - Принцип возможных перемещений
