Решение задачи 2.42 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Силы, линии действия которых пересекаются в одной точке)

Условие задачи

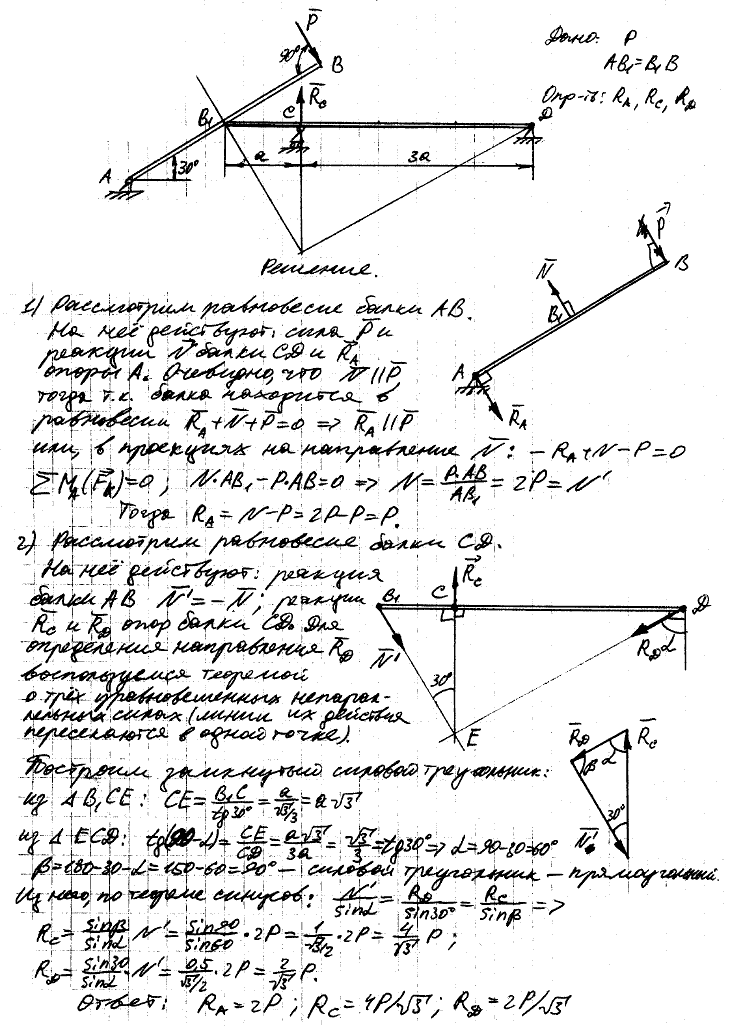

Наклонная балка AB, на конец которой действует сила P, серединой B₁ опирается на ребро консоли балки CD. Определить опорные реакции, пренебрегая весом балок.
