Решение задачи 2.34 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Силы, линии действия которых пересекаются в одной точке)

Условие задачи

В двигателе внутреннего сгорания площадь поршня равна 0,02 м2, длина шатуна AB=30 см, длина кривошипа BC=6 см. Давление газа в данный момент над поршнем равно P1=1000 кПа, под поршнем P2=200 кПа. Найти силу T, действующую со стороны шатуна AB на кривошип BC, вызванную перепадом давлений газа, если угол ABC=90°. Трением между поршнем и цилиндром пренебречь.

<< задача 2.33 || задача 2.35 >>

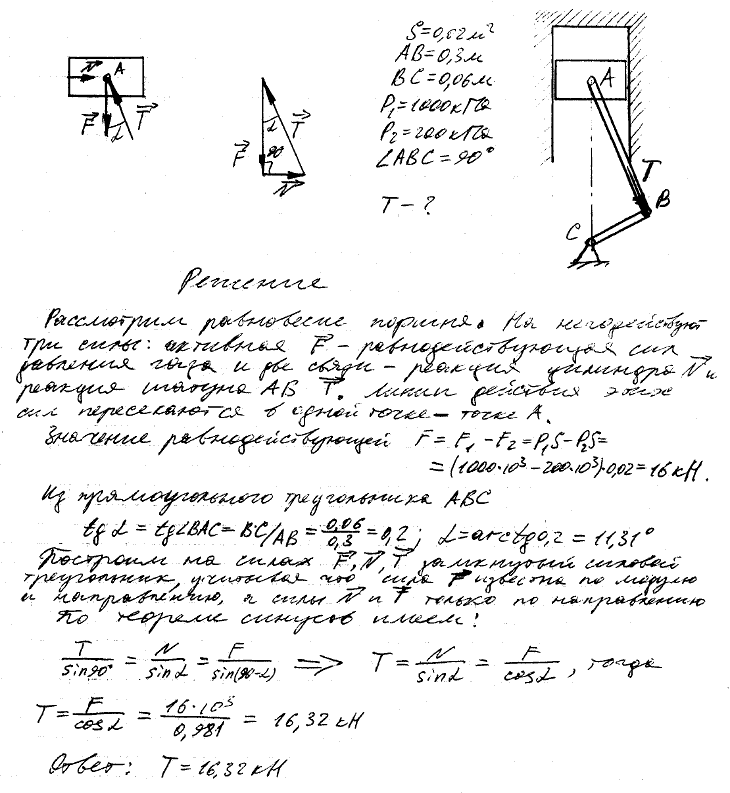

Решение задачи

Мещерский 2.34 - Силы, линии действия которых пересекаются в одной точке на плоскости
