Решение задачи 20.16 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Движение твердого тела, имеющего неподвижную точку. Пространственная ориентация → Пространственная ориентация; кинематические формулы Эйлера и их модификация; аксоиды)

Условие задачи

Найти подвижный и неподвижный аксоиды внешнего колеса вагона, катящегося по горизонтальному пути, средний радиус кривизны которого равен 5 м, радиус колеса вагона 0,25 м, ширина колеи 0,80 м.

Примечание. Колесо вращается вместе с вагоном вокруг вертикальной оси Oz, проходящей через центр закругления пути, и относительно вагона вокруг оси AB, т.е. вращается вокруг неподвижной точки O.

<< задача 20.15 || задача 20.17 >>

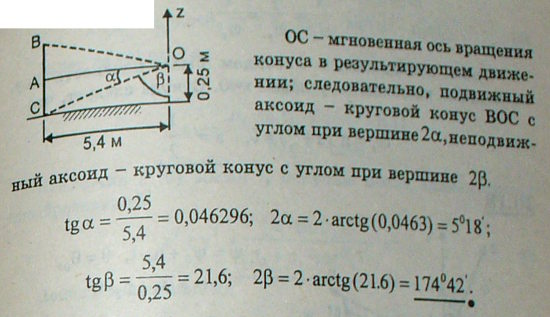

Решение задачи

Мещерский 20.16 - Пространственная ориентация, кинематические формулы Эйлера и их модификация, аксоиды
