Решение задачи 16.25 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоское движение твердого тела → Скорости точек твердого тела в плоском движении. Мгновенный центр скоростей)

Условие задачи

Подвижное лезвие L ножниц для резки металла приводится в движение шарнирно-рычажным механизмом AOBD. Определить скорость шарнира D и угловую скорость звена BD, если в положении, указанном на рисунке, угловая скорость рычага AB равна 2 рад/с, OB=5 см, O1D=10 см.

<< задача 16.24 || задача 16.26 >>

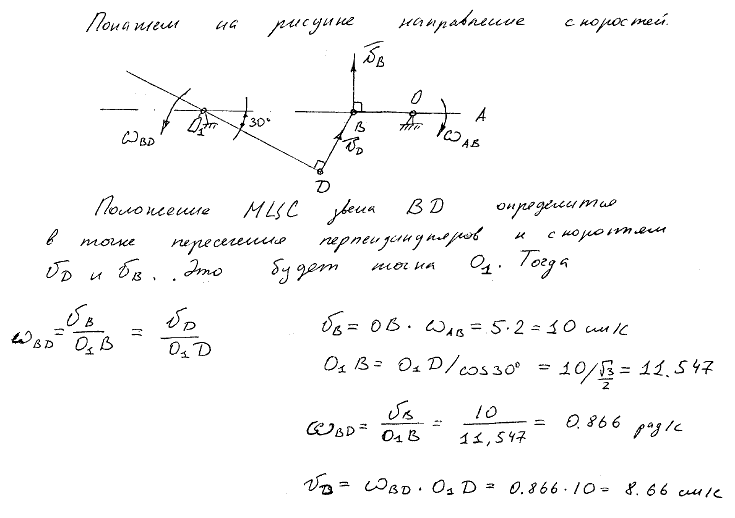

Решение задачи

Мещерский 16.25 - Скорости точек твердого тела в плоском движении, мгновенный центр скоростей
