Условие задачи

Написать уравнение движения поршня нецентрального кривошипно-ползунного механизма. Расстояние от оси вращения кривошипа до направляющей линейки h, длина кривошипа r, длина шатуна l; ось Cx направлена по направляющей ползуна. Начало отсчета расстояний — в крайнем правом положении ползуна; l/r=λ, h/r=k, φ=ω0t.

<< задача 14.13 || задача 14.15 >>

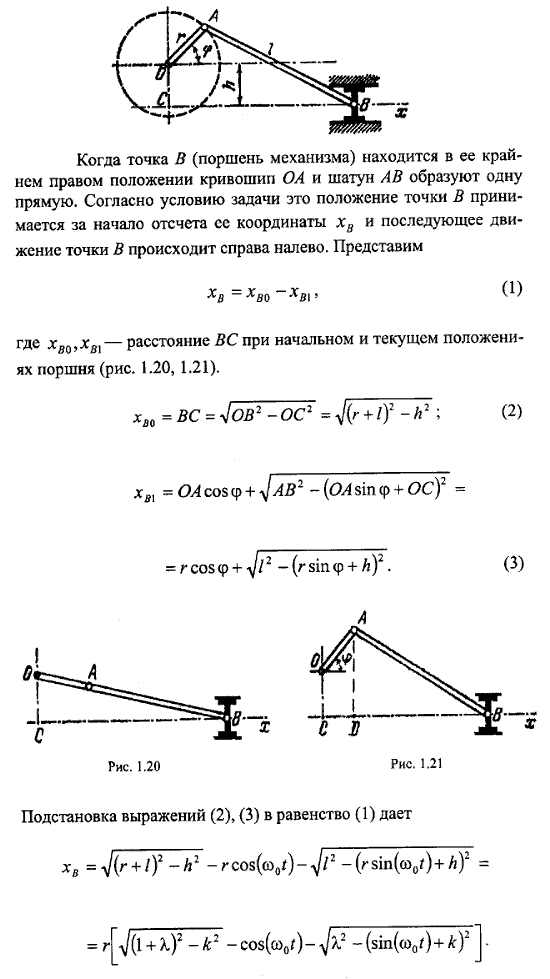

Решение задачи

Мещерский 14.14 - Преобразование движений твердого тела
